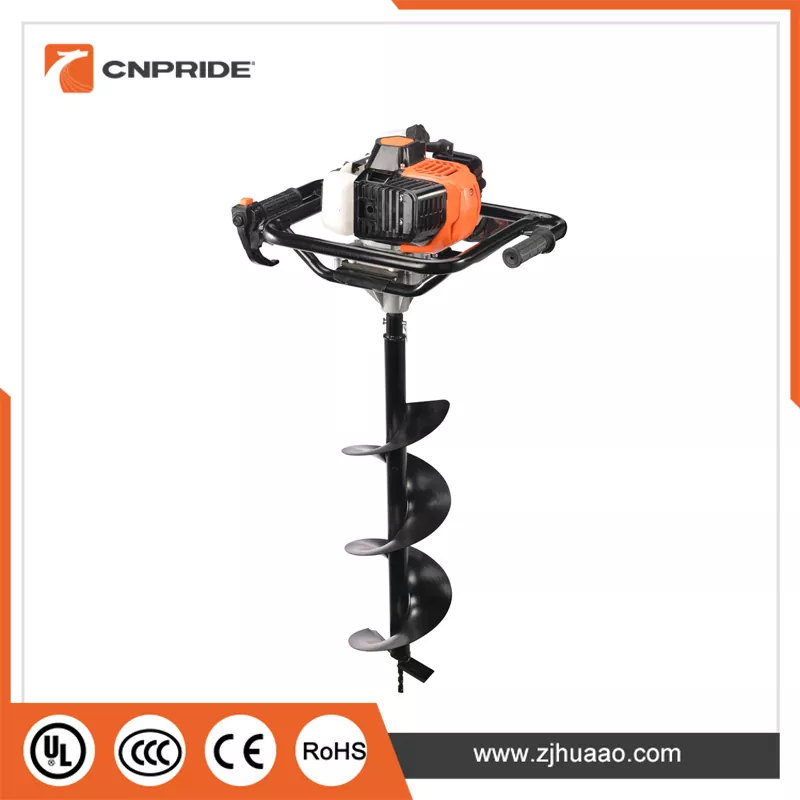

La barrena de tierra a gasolina es una máquina perforadora portátil impulsada por un motor diseñada para una penetración eficiente en el suelo. Combina la potencia de un motor de combustión interna de dos tiempos con un sistema de transmisión mecánica y una herramienta de corte, lo que lo convierte en un implemento esencial para tareas que van desde la instalación de cercas y la plantación de árboles hasta el muestreo de suelos y trabajos de construcción. Este artículo proporciona un análisis profundo centrado en la ingeniería del taladro de gasolina, explorando su tren motriz, arquitectura mecánica, mecánica operativa y mecanismos de seguridad.

La fuente de energía: características del motor de dos tiempos

En el corazón de la mayoría de los portátilesSinfines de gasolinaEs un motor de gasolina monocilíndrico, de dos tiempos, refrigerado por aire. Este tipo de motor se elige por su excepcional relación potencia-peso y simplicidad mecánica, los cuales son críticos para equipos portátiles o livianos que operan en entornos exteriores remotos.

• Cilindrada y potencia de salida: La cilindrada del motor suele oscilar entre 52 cc en los modelos básicos y 80 cc o más en las variantes de servicio pesado. Este desplazamiento se traduce en potencias de aproximadamente 1,8 kW (2,4 HP) a 3 kW (4 HP). La curva de potencia se rige por la velocidad del motor, y la mayoría de las unidades funcionan a velocidades sin carga de 2100 a 8500 rpm, entregando torque a través de una caja de cambios reductora al husillo de salida.

• Sistema de combustible y lubricación: a diferencia de los motores de cuatro tiempos, el ciclo de dos tiempos requiere una mezcla de combustible y aceite premezclada. La proporción de mezcla estándar de la industria suele ser 25:1 o 40:1 (gasolina a aceite de dos tiempos), según las especificaciones del fabricante y el grado del aceite. Para mejorar la confiabilidad del arranque en frío, la mayoría de las unidades incorporan una pera de cebado (bomba de combustible) aguas arriba del carburador, lo que permite al operador extraer combustible manualmente al recipiente del carburador antes del primer tirón. La capacidad del tanque de combustible es generalmente de 1,0 a 1,2 litros, lo que proporciona suficiente autonomía para operaciones de campo prolongadas.

• Sistema de encendido y arranque: el sistema de encendido emplea un módulo de encendido por descarga de condensador (CDI), que genera una chispa estable de alto voltaje sin energía externa. El arranque se logra mediante un arrancador de retroceso (cable de tracción), que engancha el volante del motor cuando se tira. La ventaja de ingeniería de este sistema radica en su total independencia de las redes eléctricas, lo que garantiza un funcionamiento confiable en áreas silvestres remotas, terrenos montañosos y otros sitios de trabajo fuera de la red.

Arquitectura mecánica: del motor a la barrena

La transferencia de energía mecánica desde el motor al suelo implica varios componentes críticos diseñados para gestionar el par, reducir la velocidad y aislar la vibración.

Embrague centrífugo y lógica de compromiso de potencia: se instala un embrague centrífugo entre la salida del cigüeñal del motor y la entrada de la caja de cambios. Su principio de funcionamiento se rige por la fuerza centrífuga: al ralentí, las zapatas del embrague permanecen retraídas bajo la tensión del resorte, sin transmitir potencia. A medida que se abre el acelerador y la velocidad del motor aumenta hasta el umbral de acoplamiento (normalmente 2500-3000 rpm), las zapatas se expanden hacia afuera debido a la fuerza centrífuga, acoplando el tambor del embrague y transmitiendo suavemente potencia a la caja de cambios. La importancia de ingeniería de este diseño es doble: la barrena permanece completamente estacionaria en ralentí, lo que mejora la seguridad del operador y evita el desgaste innecesario y el consumo de combustible durante el posicionamiento.
Multiplicación del par: la función principal de la caja de cambios: La salida de par bajo y alta velocidad del motor es incompatible con los requisitos de perforación, que exigen un par alto a velocidades de rotación bajas. Por lo tanto, la caja reductora es un componente crítico en la transmisión. Las configuraciones comunes incluyen reducción de engranajes planetarios o reducción de engranajes helicoidales de eje paralelo, con relaciones de reducción que generalmente oscilan entre 15:1 y 40:1. Después de la reducción, la velocidad de salida del husillo se reduce a aproximadamente 150 a 200 RPM, que es el rango óptimo para cortar tierra. Esta velocidad proporciona suficiente velocidad de corte y al mismo tiempo evita el deslizamiento de la broca, la expulsión del suelo y la pérdida de control del operador.
Amortiguación de vibraciones y par reactivo: este es un desafío de ingeniería que con frecuencia se pasa por alto pero que es de importancia crítica en el diseño de barrenas de tierra a gasolina. A medida que la broca corta el suelo, el suelo ejerce un par reactivo igual y opuesto sobre la broca, que se transmite directamente a través del cuerpo de la máquina a las empuñaduras. Si esta fuerza reactiva excede niveles manejables, el operador debe realizar un esfuerzo físico sustancial para mantener la estabilidad, lo que provoca fatiga muscular grave y posibles lesiones en la muñeca durante el uso prolongado. Los modelos modernos avanzados abordan esto con un diseño de marco que amortigua las vibraciones, utilizando casquillos aislantes de caucho o estructuras amortiguadoras de resorte para desacoplar la conexión rígida entre el conjunto del motor/caja de cambios y las empuñaduras, reduciendo significativamente la vibración transmitida y las cargas de impacto transitorias.

Geometría de la broca de barrena y mecánica de corte

La capacidad operativa delBarrena de tierra de gasolinaDepende no sólo de la potencia y la transmisión, sino también del elemento de corte terminal: la barrena. Su geometría es mucho más sofisticada que la de una simple placa helicoidal; Se trata de una estructura compuesta optimizada mediante dinámica de fluidos y mecánica de suelos.

1. Función de paletas y evacuación de virutas: El cuerpo de la broca consta de un tubo central de acero con paletas helicoidales continuas soldadas a lo largo de su longitud. El diámetro exterior de las paletas determina el diámetro del orificio (las especificaciones comunes incluyen 100 mm, 150 mm, 200 mm, 300 mm y tamaños personalizados). El ángulo de hélice de las paletas es un parámetro crítico: un ángulo excesivamente plano crea una alta resistencia a la evacuación de virutas y una baja eficiencia; un ángulo excesivamente pronunciado hace que la broca se autobloquee (donde la tierra cortada no sale del agujero, atascando la broca). La práctica de la ingeniería dicta distintos diseños de ángulos de hélice para diferentes tipos de suelo: los suelos arenosos, los suelos arcillosos, los suelos congelados y los suelos con grava requieren cada uno una optimización de ángulo específica.

2. Punta piloto y filo de corte: el mecanismo de penetración: la sección más inferior de la broca presenta la punta piloto, generalmente una estructura cónica o en forma de cruz, a menudo rematada con inserciones de carburo cementado. Su función es brindar estabilidad al centrado durante la etapa inicial de perforación, evitando que la broca patine o se desvíe al entrar en contacto con el suelo. Inmediatamente encima del punto piloto se encuentran los filos de corte principales, cuyos ángulos geométricos (ángulo de ataque, ángulo libre e inclinación del filo) influyen directamente en el consumo de energía específico requerido para la penetración del suelo. Para aplicaciones de carga pesada que involucran grava o suelo congelado, las brocas premium incorporan insertos con punta de carburo en los filos de corte principales, lo que mejora drásticamente la resistencia al desgaste y la tenacidad al impacto.

3. Diseños de doble vuelo y paso variable: para manejar condiciones geológicas complejas donde las capas de suelo se alternan de manera impredecible, algunas barrenas de calidad profesional emplean configuraciones de doble vuelo: dos vuelos helicoidales paralelos que mejoran simultáneamente la eficiencia de evacuación de virutas y la estabilidad de la guía en el fondo del pozo. Además, los diseños de paso variable (paso más corto en la parte inferior, paso más largo en la parte superior) proporcionan una mayor fuerza de corte durante la penetración inicial al tiempo que aceleran la descarga de viruta en la sección superior, evitando la acumulación de tierra contra la pared del pozo.

Controles operativos y mecanismos de protección de seguridad

El funcionamiento del taladro de gasolina no es tan sencillo como "abrir el acelerador y perforar". La profundidad de su sistema de protección de seguridad determina directamente la vida útil del equipo y la seguridad del operador.

Control del acelerador y regulación de la velocidad del motor: el conjunto de la manija incorpora un control del acelerador tipo gatillo, conectado mediante un cable a la placa del acelerador del carburador. El operador logra una modulación continua de la velocidad mediante la presión de los dedos. Algunos modelos cuentan con un botón de bloqueo del acelerador adyacente al gatillo, lo que permite una posición fija del acelerador durante el funcionamiento continuo para reducir la fatiga de los dedos debido a la presión sostenida.
Protección contra sobrecarga: mecanismo de pasador de seguridad: este es el componente de seguridad mecánica más crítico en la barrena de tierra a gasolina. Cuando la broca encuentra una obstrucción subterránea imprevista (una roca grande, una masa de raíces densa o una capa dura congelada), el par de resistencia instantáneo puede exceder con creces los límites estructurales de la caja de cambios y el motor. Sin protección, esto podría provocar directamente la fractura de los dientes del engranaje, la deformación del cigüeñal o incluso la rotura del cuerpo de la máquina. La solución de ingeniería es un pasador de seguridad instalado en la conexión entre el husillo de salida y la broca de barrena. Se trata de un componente calibrado y debilitado deliberadamente: cuando el par de resistencia supera el umbral de seguridad preestablecido, el pasador de seguridad se fractura primero, desacoplando físicamente la transmisión. La broca deja de girar instantáneamente, protegiendo todo el sistema de transmisión de fallas catastróficas. Reemplazar el pasador de seguridad es un procedimiento de mantenimiento de rutina.
Sistema de frenos y parada de emergencia: Ciertos modelos premium integran un freno centrífugo entre el embrague y la caja reductora. Cuando el operador suelta el acelerador y la velocidad del motor baja al ralentí, las zapatas de freno se acoplan automáticamente al eje de salida, deteniendo la broca por completo en cuestión de segundos. Esto evita lesiones por contacto accidental al reposicionar la máquina o al moverse entre sitios de perforación.
Ergonomía y postura de operación: La barrena de tierra a gasolina se opera en posición de pie con ambas manos agarrando el manillar. El espacio entre los manillares, el ángulo de agarre y el centro de gravedad general de la máquina están optimizados ergonómicamente. Idealmente, con la broca orientada verticalmente hacia abajo, el centro de gravedad de la máquina debería quedar entre las manos del operador, minimizando el esfuerzo de torsión adicional requerido para contrarrestar la inclinación hacia adelante o hacia atrás.

Principios de mantenimiento y prácticas de ingeniería.

El mantenimiento del Barrenador a Gasolina es fundamentalmente el cuidado del motor de dos tiempos y del sistema de transmisión mecánica. Sus principios básicos se pueden resumir en tres prácticas clave:

1. Frescura del combustible: El combustible premezclado de dos tiempos comienza a degradarse después de 30 días de almacenamiento, a medida que las fracciones ligeras se evaporan y se forman gomas oxidativas, que obstruyen fácilmente los surtidores y conductos del carburador. Las mejores prácticas de ingeniería recomiendan usar combustible especial de dos tiempos estabilizado con etanol o drenar el tanque y hacer funcionar el motor en seco hasta que el carburador se agote después de cada sesión de trabajo.

2. Limpieza del filtro de aire: Las operaciones de perforación generan mucho polvo. Los elementos filtrantes de aire de espuma o papel requieren una limpieza diaria. Un filtro de aire obstruido provoca condiciones de mezcla rica, combustión incompleta, acumulación acelerada de carbón y, en última instancia, rayado o atascamiento del cilindro.

3. Lubricación de la caja de cambios: la caja de engranajes reductora se llena con grasa para engranajes especializada (normalmente grasa a base de litio NLGI Grado 2). La inspección y el reabastecimiento regulares son esenciales para evitar fallas prematuras en los engranajes debido al funcionamiento en seco.

ElBarrena de tierra de gasolinaes mucho más que un simple "motor de gasolina con varilla roscada"; es un sofisticado sistema de perforación del suelo que integra dinámica de combustión, ingeniería de transmisión mecánica, mecánica de corte de suelo y ergonomía. La elegancia de su diseño es evidente en el suave acoplamiento de potencia del embrague centrífugo, la amplificación precisa del par de la caja de cambios, el papel del pasador de seguridad como última línea de defensa para la seguridad de la máquina y el control preciso del vuelo helicoidal sobre el flujo de virutas del suelo. Sólo comprendiendo estos profundos principios técnicos se puede realmente dominar este equipo y aplicarlo con mantenimiento científico y operación eficiente.
